Erweiterte Zugleistung und thermische Beständigkeit in anspruchsvollen Umgebungen
Para-Aramid-Gewebe bieten eine spezifische Zugfestigkeit 3,6 GPa , was bei gleichem Gewicht fünfmal höher ist als bei Stahl. Diese Eigenschaft bleibt über ein breites Temperaturfenster stabil: Bei 200 °C behält das Material noch über 80 % seiner Raumtemperaturfestigkeit. Bei Jiaxing Jiete New Material Co., Ltd. testen wir Aramidgewebe routinemäßig bei Temperaturwechseln zwischen -50 °C und 180 °C und stellen nach 100 Zyklen eine bleibende Dehnung von weniger als 2 % fest. Aufgrund der geringen thermischen Schrumpfung – typischerweise unter 0,1 % bei 150 °C – eignet sich das Gewebe besonders für Hochgeschwindigkeits-Verbundwerkstoffe, bei denen Maßhaltigkeit von entscheidender Bedeutung ist.
Im Gegensatz zu Keramik- oder Metallverstärkungen kommt es bei Aramid-Gewebestrukturen nicht zu Sprödbrüchen. Sie absorbieren Energie durch kontrollierte Fibrillierung und sorgen so für Energie ausgezeichnete ballistische und Schnittfestigkeit ohne Gewichtszuschlag. Dieser duktile Versagensmodus wurde in Fallturm-Aufpralltests quantifiziert, bei denen ein vierlagiges Aramidlaminat mit Leinwandbindung 25–30 % mehr Energie absorbiert als ein entsprechendes Glasfaserlaminat.
Webarchitektur und ihre direkte Auswirkung auf mechanische Werte
Die Wahl zwischen Leinwand-, Köper- und Satinbindung verändert sowohl die Handhabung als auch die Eigenschaften des ausgehärteten Laminats Aramid-Gewebe . Leinwandbindungen mit der höchsten Anzahl an Verflechtungspunkten bieten die beste Faserausrichtungsstabilität, neigen jedoch dazu, die Garne zu kräuseln, wodurch die Übertragung der Faserfestigkeit in den Verbundstoff im Vergleich zu einem unidirektionalen Band um etwa 8–12 % verringert wird. Twill-2/2- und 4-Harness-Satinbindungen lockern diese Kräuselung und bringen die Kraftübertragung auf innerhalb von 5 % des theoretischen Maximums, während sie dennoch eine beherrschbare Drapierbarkeit bieten.

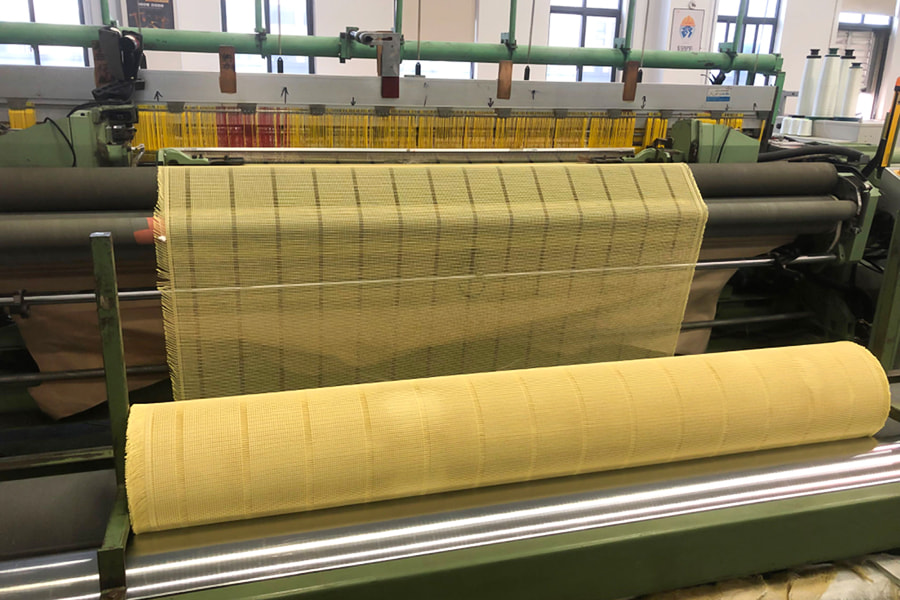

Mit unseren Luftdüsen- und Greiferwebmaschinen bei Jiaxing Jiete New Material Co., Ltd. können wir Aramidgarne von 200 Denier bis 3.000 Denier mit einer Kettdichtetoleranz von ±1 Faden pro cm weben. Das Aufrechterhalten einer präzisen Spannung während des Webens ist wichtig, da Aramidfilamente einen hohen Modul, aber eine geringe Querdruckfestigkeit haben. Ungleichmäßige Spannung erzeugt dauerhafte Kettstreifen, die im fertigen Laminat als harzreiche Bereiche erscheinen.
- Leinwandbindung: maximale Stabilität, höchste Kräuselung, am besten für dünne Laminate geeignet.
- Twill 2/2: Ausgewogener Fall und Festigkeit, üblich bei ballistischen Einsätzen.
- 4H-Satin: niedrigste Crimpung, wird in gebogenen Verkleidungen für die Luft- und Raumfahrt verwendet.
Oberflächenbehandlung und Harzverträglichkeit für Hybridlaminate
Aramidfaseroberflächen sind chemisch inert, was häufig zu einer schlechten Grenzflächenhaftung mit Epoxid- und Vinylesterharzen führt, sofern kein Oberflächenaktivierungsverfahren verwendet wird. Koronaentladungs- und Plasmabehandlungen erhöhen die Oberflächenenergie von unter 40 Dyn/cm auf über 55 Dyn/cm und verbessern so die interlaminare Scherfestigkeit 30–40 % . Wenn wir liefern Aramidfasergewebe Bei Werkzeugen für die Luft- und Raumfahrt wird in der Dimensionierungsphase vorab eine kompatible Oberfläche aufgetragen, die zum Harzsystem des Kunden passt, wodurch der Hohlraumgehalt im ausgehärteten Laminat auf unter 2 % reduziert wird.
Bei Hybridstapeln, die Aramid mit Glas- oder Kohlenstofflagen kombinieren, wird das Feuchtigkeitsmanagement zu einem Prozesskontrollpunkt. Aramidfasern absorbieren bei 60 % relativer Luftfeuchtigkeit bis zu 4 Gewichtsprozent Feuchtigkeit, was bei Härtungszyklen bei hohen Temperaturen zu Mikroporen führen kann. Das Vortrocknen bei 80 °C für 2 Stunden bringt den Feuchtigkeitsgehalt unter 0,5 % und ist ein Standardschritt in unseren Verarbeitungsempfehlungen bei Jiaxing Jiete New Material Co., Ltd.
Qualitätskonsistenz und Rückverfolgbarkeit in der Hochleistungsstoffversorgung
Für industrielle Einkäufer sind die drei aussagekräftigsten Qualitätskennzahlen das Gewicht pro Flächeneinheit, die Konsistenz der Garnfeinheit und der Grad der Schlichterückstände. Mit modernen Web- und Veredelungslinien ist eine Toleranz von ±3 % beim Luftgewicht (g/m²) erreichbar. Daten aus unseren internen Qualitätsaufzeichnungen bei Jiaxing Jiete New Material Co., Ltd. zeigen, dass der Gewichtsvariationskoeffizient über eine 200-Meter-Rolle unter 1,8 % gehalten werden kann, was sich direkt in einer gleichmäßigen Harzaufnahme in automatisierten Prepreg-Linien niederschlägt.
Die vollständige Rückverfolgbarkeit bis zur Fasercharge ist mittlerweile ein erwarteter Dokumentationsstandard. Jeder Rolle sollte ein Analysezertifikat beiliegen, in dem der Aramidfilamenttyp, die Webdichte, die Oberflächenart und die Ergebnisse eines Zugtests an einem repräsentativen Probestück aus ausgehärtetem Laminat aufgeführt sind. Fordern Sie bei der Bewertung von Lieferanten einen Laminat-Zugtest gemäß ASTM D3039 an, anstatt sich ausschließlich auf die Daten des Faserlieferanten zu verlassen, da durch die Web- und Veredelungsschritte Variablen entstehen, die in der Rohfaserspezifikation nicht erfasst werden.
